Метрология, стандартизация и сертификация

ОГЛАВЛЕНИЕ

1. Общие вопросы основ метрологии и измерительной техники

В практической жизни человек всюду имеет дело с измерениями. На каждом шагу встречаются измерения таких величин, как длина, объем, вес, время и др.
Измерения являются одним из важнейших путей познания природы человеком. Они дают количественную характеристику окружающего мира, раскрывая человеку действующие в природе закономерности. Все отрасли техники не могли бы существовать без развернутой системы измерений, определяющих как все технологические процессы, контроль и управление ими, так и свойства и качество выпускаемой продукций.
Отраслью науки, изучающей измерения, является метрология. Слово "метрология" образовано из двух греческих слов: метрон - мера и логос - учение. Дословный перевод слова "метрология" - учение о мерах. Долгое время метрология оставалась в основном описательной наукой о различных мерах и соотношениях между ними. С конца 19-го века благодаря прогрессу физических наук метрология получила существенное развитие. Большую роль в становлении современной метрологии как одной из наук физического цикла сыграл Д. И. Менделеев, руководивший отечественной метрологией в период 1892 - 1907 гг.
В соответствии с ГОСТ 16263-70 «Метрология. Термины и определения»: метрология – это наука об измерениях,                                                                                                                                                                                                                                                                                                                                                                                                                                            методах и средствах обеспечения их единства и способах достижения требуемой точности.
Единство измерений - такое состояние измерений, при котором их результаты выражены в узаконенных единицах и погрешности измерений известны с заданной вероятностью. Единство измерений необходимо для того, чтобы можно было сопоставить результаты измерений, выполненных в разных местах, в разное время, с использованием разных методов и средств измерений.
Точность измерений характеризуется близостью их результатов к истинному значению измеряемой величины. Точность – величина, обратная погрешности (о ней речь пойдет ниже).
Измерительная техника – это практическая, прикладная область метрологии.
Измеряемыми величинами, с которыми имеет дело метрология, являются физические величины, т. е. величины, входящие в уравнения опытных наук (физика, химия и др.), занимающихся познанием мира эмпирическим (т. е. опытным) путем.
Метрология проникает во все науки и дисциплины, имеющие дело с измерениями, и является для них единой наукой.
Основные понятия, которыми оперирует метрология, следующие:
- физическая величина;
- единица физической величины;
- система единиц физических величин;
- размер единицы физической величины (передача размера единицы физической величины);
- средства измерений физической величины;
- эталон;
- образцовое средство измерений;
- рабочее средство измерений;
- измерение физической величины;
- метод измерений;
- результат измерений;
- погрешность измерений;
- метрологическая служба;
- метрологическое обеспечение и т. д.
Дадим определения некоторым основным понятиям:
Физическая величина – характеристика одного из свойств физического объекта (явления или процесса), общая в качественном отношений для многих физических объектов, но в количественном отношении индивидуальная для каждого объекта (т. е. значение физической величины может быть для одного объекта в определенное число раз больше или меньше, чем для другого). Например»: длина, время, сила электрического тока.
Единица физической величины – физическая величина фиксированного размера, которой условно присвоено числовое значение равное 1, и применяемое для количественного выражения однородных физических величин. Например: 1 м – единица длины, 1 с – времени, 1А – силы электрического тока.
Система единиц физических величин – совокупность основных и производных единиц физических величин, образованная в соответствии с принятыми принципами для заданной системы физических величин. Например: Международная система единиц (СИ), принятая в 1960 г.
В системе единиц физических величин выделяют основные единицы системы единиц (в СИ – метр, килограмм, секунда, ампер, кельвин). Из сочетания основных единиц образуются производные единицы (скорости - м/с, плотности – кг/м3).
Путем добавления к основным единицам установленных приставок, образуются кратные (например - километр) или дольные (например - микрометр) единицы.

Исторически первой системой единиц физических величин была принятая в 1791 г. Национальным собранием Франции метрическая система мер. Она не являлась еще системой единиц в современном понимании, а включала в себя единицы длин, площадей, объемов, вместимостей и веса, в основу которых были положены две единицы: метр и килограмм.
В 1832 г. немецкий математик К. Гаусс предложил методику построения системы единиц как совокупности основных и производных. Он построил систему единиц, в которой за основу были приняты три произвольные, независимые друг от друга единицы - длины, массы и времени. Все остальные единицы можно было определить с помощью этих трех. Такую систему единиц, связанных определенным образом с тремя основными, Гаусс назвал абсолютной системой. За основные единицы он принял миллиметр, миллиграмм и секунду.
В дальнейшем с развитием науки и техники появился ряд систем единиц физических величин, построенных по принципу, предложенному Гауссом, базирующихся на метрической системе мер, но отличающихся друг от друга основными единицами.
Рассмотрим главнейшие системы единиц физических величин.
Система СГС. Система единиц физических величин СГС, в которой основными единицами являются сантиметр как единица длины, грамм как единица массы и секунда как единица времени, была установлена в 1881 г.
Система МКГСС. Применение килограмма как единицы веса, а в последующем как единицы силы вообще, привело в конце XIX века к формированию системы единиц физических величин с тремя основными единицами: метр - единица длины, килограмм-сила - единица силы и секунда - единица времени.
Система МКСА. Основы этой системы были предложены в 1901 г. итальянским ученым Джорджи. Основными единицами системы МКСА являются метр, килограмм, секунда и ампер.
Наличие ряда систем единиц физических величин, а также значительного числа внесистемных единиц, неудобства, связанные с пересчетом при переходе от одной системы единиц к другой, требовало унификации единиц измерений. Рост научно-технических и экономических связей между разными странами обусловливал необходимость такой унификации в международном масштабе.
Требовалась единая система единиц физических величин, практически удобная и охватывающая различные области измерений. При этом она должна была сохранить принцип когерентности (равенство единице коэффициента пропорциональности в уравнениях связи между физическими величинами).
В 1954 г. Х Генеральная конференция по мерам и весам установила шесть основных единиц (метр, килограмм, секунда, ампер, кельвин, кандела + моль). Система, основанная на утвержденных в 1954 г. шести основных единицах, была названа Международной системой единиц, сокращенно СИ (SI - начальные буквы французского наименования Systeme International). Был утвержден перечень шести основных, двух дополнительных и первый список двадцати семи производных единиц, а также приставки для образования кратных и дольных единиц.
В РФ система СИ регламентируется ГОСТом 8.417-81.
Размер единицы физической величины – количественная определенность единицы физической величины, воспроизводимой или хранимой средством измерений. Размер основных единиц СИ устанавливается определением этих единиц Генеральными конференциями по мерам и весам (ГКМВ). Так, в соответствии с решением XIII ГКМВ, единица термодинамической температуры, кельвин, установлена равной 1/273,16 части термодинамической температуры тройной точки воды.
Воспроизведение единиц осуществляется национальными метрологическими лабораториями при помощи национальных эталонов. Отличие размера единицы, воспроизводимой национальным эталоном от размера единицы по определению ГКМВ устанавливается при международных сличениях эталонов.
Размер единицы, хранимой образцовым (ОСИ) или рабочим (РСИ) средствами измерений, может быть установлен по отношению к национальному первичному эталону. При этом может быть несколько ступеней сравнения (через вторичные эталоны и ОСИ).
Измерение физической величины – совокупность операций по применению технического средства, хранящего единицу физической величины, заключающихся в сравнении (в явном или неявном виде) измеряемой величины с ее единицей с целью получения этой величины в форме, наиболее удобной для использования.
Принцип измерений – физическое явление или эффект, положенное в основу измерений тем или иным типом средств измерений.
Примеры:
- применение эффекта Доплера для измерения скорости;
- применение эффекта Холла для измерения индукции магнитного поля;
- использование силы тяжести при измерении массы взвешиванием.

Виды измерений
По характеру зависимости измеряемой величины от времени измерения разделяются на:
статические, при которых измеряемая величина остается постоянной во времени;
динамические, в процессе которых измеряемая величина изменяется и является непостоянной во времени.
Статическими измерениями являются, например, измерения размеров тела, постоянного давления, электрических величин в цепях с установившемся режимом, динамическими - измерения пульсирующих давлений, вибраций, электрических величин в условиях протекания переходного процесса.
По способу получения результатов измерений их разделяют на:
прямые;
косвенные;
совокупные;
совместные.
Прямые - это измерения, при которых искомое значение физической величины находят непосредственно из опытных данных. Прямые измерения можно выразить формулой , где  - искомое значение измеряемой величины, а  - значение, непосредственно получаемое из опытных данных.
При прямых измерениях экспериментальным операциям подвергают измеряемую величину, которую сравнивают с мерой непосредственно или же с помощью измерительных приборов, градуированных в требуемых единицах. Примерами прямых служат измерения длины тела линейкой, массы при помощи весов и др.
Косвенные - это измерения, при которых искомую величину определяют на основании известной зависимости между этой величиной и величинами, подвергаемыми прямым измерениям, т.е. измеряют не собственно определяемую величину, а другие, функционально с ней связанные. Значение измеряемой величины находят путем вычисления по формуле , где    - функциональная зависимость, которая заранее известна,   - значения величин, измеренных прямым способом.
Примеры косвенных измерений: определение объема тела по прямым измерениям его геометрических размеров, нахождение удельного электрического сопротивления проводника по его сопротивлению, длине и площади поперечного сечения.
Косвенные измерения широко распространены в тех случаях, когда искомую величину невозможно или слишком сложно измерить непосредственно или когда прямое измерение дает менее точный результат. Роль их особенно велика при измерении величин, недоступных непосредственному экспериментальному сравнению, например размеров астрономического или внутриатомного порядка.
Совокупные - это производимые одновременно измерения нескольких одноименных величин, при которых искомую величину определяют решением системы уравнений, получаемых при прямых измерениях различных сочетаний этих величин.
Примером совокупных измерений является определение массы отдельных гирь набора (калибровка по известной массе одной из них и по результатам прямых сравнений масс различных сочетаний гирь).
Совместные - это производимые одновременно измерения двух или нескольких неодноименных величин для нахождения зависимостей между ними.
В качестве примера можно назвать измерение электрического сопротивления при 200С и температурных коэффициентов измерительного резистора по данным прямых измерений его сопротивления при различных температурах.

Методы измерений
Метод измерения – это способ экспериментального определения значения физической величины, т. е. совокупность используемых при измерениях физических явлений и средств измерений.

Метод непосредственной оценки заключается в определения значения физической величины по отсчетному устройству измерительного прибора прямого действия. Например – измерение напряжения вольтметром.
Этот метод является наиболее распространенным, но его точность зависит от точности измерительного прибора.
Метод сравнения с мерой – в этом случае измеряемая величина сравнивается с величиной, воспроизводимой мерой. Точность измерения может быть выше, чем точность непосредственной оценки.
Различают следующие разновидности метода сравнения с мерой:
Метод противопоставления, при котором измеряемая и воспроизводимая величина одновременно воздействуют на прибор сравнения, с помощью которого устанавливается соотношение между величинами. Пример: измерение веса с помощью рычажных весов и набора гирь.
Дифференциальный метод, при котором на измерительный прибор воздействует разность измеряемой величины и известной величины, воспроизводимой мерой. При этом уравновешивание измеряемой величины известной производится не полностью. Пример: измерение напряжения постоянного тока с помощью дискретного делителя напряжения, источника образцового напряжения и вольтметра.
Нулевой метод, при котором результирующий эффект воздействия обеих величин на прибор сравнения доводят до нуля, что фиксируется высокочувствительным прибором – нуль-индикатором. Пример: измерение сопротивления резистора с помощью четырехплечевого моста, в котором падение напряжения на резисторе с неизвестным сопротивлением уравновешивается падением напряжения на резисторе известного сопротивления.
Метод замещения, при котором производится поочередное подключение на вход прибора измеряемой величины и известной величины, и по двум показаниям прибора оценивается значение измеряемой величины, а  затем подбором известной величины добиваются, чтобы оба показания совпали. При этом методе может быть достигнута высокая точность измерений при высокой точности меры известной величины и высокой чувствительности прибора. Пример: точное точное измерение малого напряжения при помощи высокочувствительного гальванометра, к которому сначала подключают источник неизвестного напряжения и определяют отклонение указателя, а затем с помощью регулируемого источника известного напряжения добиваются того же отклонения указателя. При этом известное напряжение равно неизвестному.
Метод совпадения, при котором измеряют разность между измеряемой величиной и величиной, воспроизводимой мерой, используя совпадение отметок шкал или периодических сигналов. Пример: измерение частоты вращения детали с помощью мигающей лампы стробоскопа: наблюдая положение метки на вращающейся детали в моменты вспышек лампы, по известной частоте вспышек и смещению метки определяют частоту вращения детали.

Средства измерений
Средство измерений – техническое средство (или их комплекс), предназначенное для измерений, имеющее нормированные метрологические характеристики, воспроизводящее и (или) хранящее единицу физической величины, размер которой принимается неизменным в пределах установленной погрешности и в течение известного интервала времени.
По метрологическому назначению средства измерений подразделяются на:
- рабочие средства измерений, предназначенные для измерений физических величин, не связанных с передачей размера единицы другим средствам измерений. РСИ являются самыми многочисленными и широко применяемыми. Примеры РСИ: электросчетчик - для измерения электрической энергии;  теодолит – для измерения плоских углов; нутромер – для измерения малых длин (диаметров отверстий); термометр – для измерения температуры; измерительная система теплоэлектростанции, получающая получить измерительную информацию о ряде физических величин в разных энергоблоках;
- образцовые средства измерений, предназначенные для обеспечения единства измерений в стране.
По стандартизации - на:
- стандартизованные средства измерений, изготовленные в соответствии с требованиями государственного или отраслевого стандарта.
- нестандартизованные  средства измерений – уникальные средства измерений, предназначенные для специальной измерительной задачи, в стандартизации требований к которому нет необходимости. Нестандартизованные средства измерений не подвергаются государственным испытаниям (поверкам), а подлежат метрологическим аттестациям.
По степени автоматизации – на:
- автоматические средства измерений, производящие в автоматическом режиме все операции, связанные с обработкой результатов измерений, их регистрацией, передачей данных или выработкой управляющего сигнала;
- автоматизированные средства измерений, производящие в автоматическом режиме одну или часть измерительных операций;
- неавтоматические средства измерений, не имеющие устройств для автоматического выполнения измерений и обработки их результатов (рулетка, теодолит и т. д.).
По конструктивному исполнению – на:
- меры;
- измерительные преобразователи;
- измерительные приборы;
- измерительные установки;
- измерительно-информационные системы;
Мера – средство измерений, предназначенное для воспроизведения физической величины заданного размера. Мера выступает в качестве носителя единицы физической величины и служит основой для измерений. Примеры мер: нормальный элемент – мера Э.Д.С. с номинальным напряжением 1В; кварцевый резонатор – мера частоты электрических колебаний.
Измерительный преобразователь – средство измерений для выработки сигнала измерительной информации в форме, удобной для передачи, дальнейшего преобразования, обработки и (или) хранения, но не поддающейся непосредственному наблюдению человеком (оператором). Часто используют термин первичный измерительный преобразователь или датчик. Электрический датчик – это один или несколько измерительных преобразователей, объединенных в единую конструкцию и служащих для преобразования измеряемой неэлектрической величины в электрическую. Например: датчик давления, датчик температуры, датчик скорости и т. д.
Измерительный прибор – средство измерений, предназначенное для выработки сигнала измерительной информации в форме, доступной для непосредственного восприятия человеком (оператором).
Измерительная установка – совокупность функционально объединенных средств измерений, предназначенная для выработки сигналов измерительной информации в форме, удобной для непосредственного наблюдения человеком и расположенная в одном месте. Измерительная установка может включать в себя меры, измерительные приборы и преобразователей, а также различные вспомогательные устройства.
Измерительно-информационная система - совокупность средств измерений, соединенных между собой каналами связи и предназначенная для выработки сигналов измерительной информации в форме, удобной для автоматической обработки, передачи и (или) использования в автоматических системах управления.

Метрологические характеристики средств измерений
Все средства измерений, независимо от их конкретного исполнения, обладают рядом общих свойств, необходимых для выполнения ими их функционального назначения. Технические характеристики, описывающие эти свойства и оказывающие влияние на результаты и на погрешности измерений, называются метрологическими характеристиками. Комплекс нормируемых метрологических характеристик устанавливается таким образом, чтобы с их помощью можно было оценить погрешность измерений, осуществляемых в известных рабочих условиях эксплуатации посредством отдельных средств измерений или совокупности средств измерений, например автоматических измерительных систем.
Одной из основных метрологических характеристик измерительных преобразователей является статическая характеристика преобразования (иначе называемая функцией преобразования или градуировочной характеристикой). Она устанавливает зависимость   информативного параметра у выходного сигнала измерительного преобразователя от информативного параметра х входного сигнала.
Статическая характеристика нормируется путем задания в форме уравнения, графика или таблицы. Понятие статической характеристики применимо и к измерительным приборам, если под независимой переменной х понимать значение измеряемой величины или информативного параметра входного сигнала, а под зависимой величиной y – показание прибора.
Если статическая характеристика преобразования линейна, т.е. , то коэффициент К называется чувствительностью измерительного прибора (преобразователя). В противном случае под чувствительностью следует понимать производную от статической характеристики.
Важной характеристикой шкальных измерительных приборов является цена деления, т.е. то изменение измеряемой величины, которому соответствует перемещение указателя на одно деление шкалы. Если чувствительность постоянна в каждой точке диапазона измерения, то шкала называется равномерной. При неравномерной шкале нормируется наименьшая цена деления шкалы измерительных приборов. У цифровых приборов шкалы в явном виде нет, и на них вместо цены деления указывается цена единицы младшего разряда числа в показании прибора.
Важнейшей метрологической характеристикой средств измерений является погрешность.

Погрешности измерений
Истинное значение физической величины – значение физической величины, которое идеальным образом отражало бы в количественном и качественном отношениях соответствующее свойство объекта (согл. 16263-70).
Результат любого измерения отличается от истинного значения физической величины на некоторое значение, зависящее от точности средств и методов измерения, квалификации оператора, условий, в которых проводилось измерение, и т. д. Отклонение результата измерения от истинного значения физической величины называется погрешностью измерения.
Поскольку определить истинное значение физической величины в принципе невозможно, т. к. это потребовало бы применения идеально точного средства измерений, то на практике вместо понятия истинного значения физической величины применяют понятие действительного значения измеряемой величины, которое настолько точно приближается к истинному значению, что может быть использовано вместо него. Это может быть, например, результат измерения физической величины образцовым средством измерения.
Абсолютная погрешность измерения – это разность между результатом измерения и действительным (истинным) значением физической величины:
D =  хи - х
Относительная погрешность измерения – это отношение абсолютной погрешности к действительному (истинному) значению измеряемой величины (часто выраженное в процентах):
d = (D/ хи) 100%
Приведенная погрешность – это выраженное в процентах отношение абсолютной погрешности к нормирующему значению L – условно принятому значению физической величины, постоянному во всем диапазоне измерений:
g = (D/ L) 100%
Для приборов с нулевой отметкой на краю шкалы нормирующее значение L равно конечному значению диапазона измерений. Для приборов с двухсторонней шкалой, т. е. с отметками шкалы, расположенными по обе стороны от нуля значение L равно арифметической сумме модулей конечных значений диапазона измерения.
Погрешность измерения (результирующая погрешность) является суммой двух составляющих: систематической погрешности и случайной погрешности.
Систематическая погрешность – это составляющая погрешности измерения, остающаяся постоянной или закономерно изменяющаяся при повторных измерениях одной и той же величины. Причинами появления систематической погрешности могут являться неисправности средств измерений, несовершенство метода измерений, неправильная установка измерительных приборов, отступление от нормальных условий их работы, особенности самого оператора. Систематические погрешности в принципе могут быть выявлены и устранены. Для этого требуется проведение тщательного анализа возможных источников погрешностей в каждом конкретном случае.
Систематические погрешности подразделяются на методические, инструментальные и субъективные.
Методические погрешности происходят от несовершенства метода измерения, использования упрощающих предположений и допущений при выводе применяемых формул, влияния измерительного прибора на объект измерения. Например, измерение температуры с помощью термопары может содержать методическую погрешность, вызванную нарушением температурного режима объекта измерения вследствие внесения термопары.
Инструментальные погрешности зависят от погрешностей применяемых средств измерения. Неточность градуировки, конструктивные несовершенства, изменения характеристик прибора в процессе эксплуатации и т. д. являются причинами основных погрешностей инструмента измерения. Дополнительные погрешности, связанные с отклонением условий, в которых работает прибор, от нормальных, отличают от инструментальных (ГОСТ 8.009-84), т. к. они связаны скорее с внешними условиями, чем с самим прибором.
Субъективные погрешности вызываются неправильными отсчетами показаний прибора человеком (оператором). Например, погрешность от параллакса, вызванная неправильным направлением взгляда при наблюдении за показаниями стрелочного прибора. Использование цифровых приборов и автоматических методов измерения позволяет исключить такого рода погрешности.
Во многих случаях систематическую погрешность в целом можно представить как сумму двух составляющих аддитивной Dаи мультипликативной Dм.


Такой подход позволяет легко скомпенсировать влияние систематической погрешности на результат измерения путем введения раздельных поправочных коэффициентов для каждой из этих двух составляющих.
Случайная погрешность – это составляющая погрешности измерения, изменяющаяся случайным образом при повторных измерениях одной и той же величины. Наличие случайных погрешностей выявляется при проведении ряда измерений постоянной физической величины, когда оказывается, что результаты измерений не совпадают друг с другом. Часто случайные погрешности возникают из-за одновременного действия многих независимых причин, каждая из которых в отдельности слабо влияет на результат измерения.
Во многих случаях влияние случайных погрешностей можно уменьшить путем выполнения многократных измерений с последующей статистической обработкой полученных результатов.
В некоторых случаях оказывается, что результат одного измерения резко отличается от результатов других измерений, выполненных при тех же контролируемых условиях. В этом случае говорят о грубой погрешности (промахе измерения). Причиной могут послужить ошибка оператора, возникновение сильной кратковременной помехи, толчок, нарушение электрического контакта и т. д. Такой результат, содержащий грубую погрешность необходимо выявить, исключить и не учитывать при дальнейшей статистической обработке результатов измерений.
Класс точности средства измерений – обобщенная характеристика средства измерений, определяемая пределами допускаемых основных и дополнительных погрешностей. Класс точности выбирается из ряда (1; 1,5; 2; 2,5; 4; 5; 6)*10n, где n = 1; 0; -1; -2 и т. д. Класс точности может выражаться одним числом или дробью (если аддитивная и мультипликативная погрешности сопоставимы – например, 0,2/0,05 – адд./мульт.).

Поверка средств измерения

В основе обеспечения единообразия средств измерений лежит система передачи размера единицы измеряемой величины. Технической формой надзора за единообразием средств измерений является государственная (ведомственная) поверка средств измерений, устанавливающая их метрологическую исправность.
Поверка - определение метрологическим органом погрешностей средства измерений и установление его пригодности к применению.
Пригодным к применению в течение определенного межповерочного интервала времени признают те СИ, поверка которых подтверждает их соответствие метрологическим и техническим требованиям к данному СИ.
Средства измерений подвергают первичной, периодической, внеочередной, инспекционной и экспертной поверкам.
Первичной поверке подвергаются СИ при выпуске из производства или ремонта, а также СИ, поступающие по импорту.
Периодической поверке подлежат СИ, находящиеся в эксплуатации или на хранении через определенные межповерочные интервалы, установленные с расчетом обеспечения пригодности к применению СИ на период между поверками.
Инспекционную поверку производят для выявления пригодности к применению СИ при осуществлении госнадзора и ведомственного метрологического контроля за состоянием и применением СИ.
Экспертную поверку выполняют при возникновении спорных вопросов по метрологическим характеристикам (MX), исправности СИ и пригодности их к применению.
Достоверная передача размера единиц во всех звеньях метрологической цепи от эталонов или от исходного образцового средства измерений к рабочим средствам измерений производится в определенном порядке, приведенном в поверочных схемах.
Поверочная схема – это утвержденный в установленном порядке документ, регламентирующий средства, методы и точность передачи размера единицы физической величины от государственного эталона или исходного образцового средства измерений рабочим средствам.
Различают государственные, ведомственные и локальные поверочные схемы органов государственной или ведомственных метрологических служб.
Поверке подвергаются СИ, выпускаемые из производства и ремонта, получаемые из-за рубежа, а также находящиеся в эксплуатации и хранении. Основные требования к организации и порядку проведения поверки СИ установлены ГОСТ 8.513-84.

Основополагающие документы по обеспечению единства измерений

ГОСТ Р 8.000-2000 ГСИ - Основные положения
ГОСТ 8.001-80 ГСИ - Организация и порядок проведения государственных испытаний средств измерений
ГОСТ 8.002-86 ГСИ - Государственный надзор и ведомственный контроль за средствами измерений
ГОСТ 8.009-84 ГСИ - Нормируемые метрологические характеристики средств измерений
ГОСТ 8.050-73 ГСИ - Нормальные условия выполнения линейных и угловых измерений
ГОСТ 8.051-81 ГСИ - Погрешности, допускаемые при измерении линейных размеров до 500 мм
ГОСТ 8.057-80 ГСИ - Эталоны единиц физических величин. Основные положения
ГОСТ 8.061-80 ГСИ - Поверочные схемы. Содержание и построение
ГОСТ 8.207-76 ГСИ - Прямые построения с многократными наблюдениями. Методы обработки результатов наблюдений. Основные положения
ГОСТ 8.256-77 ГСИ - Нормирование и определение динамических характеристик аналоговых средств измерений. Основные положения
ГОСТ 8.310-90 ГСИ - Государственная служба стандартных справочных данных. Основные положения
ГОСТ 8.372-80 ГСИ - Эталоны единиц физических величин. Порядок разработки , утверждения, регистрации, хранения и применения
ГОСТ 8.315-97 ГСИ - Стандартные образцы состава и свойств веществ и материалов. Основные положения
ГОСТ 8.381-80 ГСИ - Эталоны. Способы выражения погрешностей
ГОСТ 8.383-80 ГСИ - Государственные испытания средств измерений. Основные положения
ГОСТ 8.395 ГСИ - Нормальные условия измерений при поверке. Общие требования
ГОСТ 8.401-80 ГСИ - Классы точности средств измерений. Общие требования
ГОСТ 8.417-81 ГСИ - Единицы физических величин
ГОСТ 8.430-88 ГСИ - Обозначения единиц физических величин для печатающих устройств с ограниченным набором знаков
ГОСТ 8.508-84 ГСИ - Метрологические характеристики средств измерений и точностные характеристики средств автоматизации ГСП. Общие методы оценки и контроля
ГОСТ 8.513-84 ГСИ - Поверка средств измерений. Организация и порядок проведения
ГОСТ 8.525-85 ГСИ - Установка высшей точности для воспроизведения единиц физических величин. Порядок разработки аттестации, регистрации, хранения и применения
ГОСТ 8.549-86 ГСИ - Погрешности, допускаемые при измерении линейных размеров до 50 мм с неуказанными допусками
ГОСТ Р 8.563-96 ГСИ - Методики выполнения измерений
ГОСТ 8.566-99 ГСИ - Межгосударственная система данных о физических константах и свойствах веществ и материалов. Основные положения
ГОСТ Р 8.568-97 ГСИ - Аттестация испытательного оборудования. Основные положения

Электрические измерения

Электромеханические измерительные приборы

Структурную схему аналогового электромеханического прибора в общем виде можно представить как:

Измерительная цепь – обеспечивает преобразование электрической величины Х в промежуточную электрическую величину Y, функционально связанную с величиной Х и пригодную для непосредственной обработки измерительным механизмом.
Измерительный механизм – основная часть прибора, предназначенная для преобразования электромагнитной энергии в механическую, необходимую для создания угла поворота a.

Отсчетное устройство – состоит из указателя, связанного с измерительным механизмом и шкалы.
По типу измерительного механизма приборы делятся на:
магнитоэлектрический механизм;
магнитоэлектрический механизм логометрического типа;
электромагнитный механизм;
электромагнитный механизм логометрического типа;
электромагнитный поляризованный механизм;
электродинамический механизм;
электродинамический механизм логометрического типа;
ферродинамический механизм;
 ферродинамический механизм логометрического типа;
электростатический механизм:
измерительный механизм индукционного типа.

Общие технические требования ко всем электроизмерительным приборам нормируются ГОСТ 22261-82.
Условные обозначения определены в ГОСТ 23217-78.

Магнитоэлектрические измерительные приборы
Общее устройство прибора электромагнитного типа показано на рисунке:


a

б

На рисунке а показана схема магнитоэлектрического механизма с подвижным магнитом, а на рисунке б- с неподвижным магнитом.
На рисунке приняты следующие обозначения:
стрелка; 2- катушка; 3- постоянный магнит; 4- пружина; 5- магнитный шунт; 6- полюсные наконечники.
Данный механизм, примененный непосредственно, может измерять только постоянные токи.
Достоинства магнитоэлектрических приборов: большой вращающий момент при малых токах, высокие классы точности, малое самопотребление. Недостатки магнитоэлектрических приборов: сложность конструкции, высокая стоимость, невысокая перегрузочная способность.

Элекродинамические измерительные приборы
Устройство электродинамического механизма и векторная диаграмма, поясняющая его работу, приведены на рисунке:

Электродинамический измерительный механизм работает по принципу взаимодействия магнитных потоков двух катушек. Электродинамический механизм состоит из двух катушек. Одна из них подвижная, а другая укреплена неподвижно. Токи, протекающие по этим катушкам и магнитные потоки ими образуемые при своем взаимодействии создают вращающий момент.
Приборы электродинамической системы имеют малую чувствительность и большое самопотребление. Применяются в основном при токах 0.1…10А и напряжениях до 300 В.

Ферродинамические приборы
Ферродинамическими называются приборы, у которых неподвижная катушка электродинамического механизма намотана на магнитопроводе. Это защищает от внешних электромагнитных полей и создает больший вращающий момент, т. е. повышается чувствительность.

Электромагнитные измерительные приборы
Устройство измерительного механизма электромагнитного типа показано на рисунке:

В электромагнитных измерительных механизмах для создания вращающего момента используется действие магнитного поля катушки с током на подвижный ферромагнитный (чаще пермоллоевый) лепесток. Достоинства электромагнитных механизмов: пригодность для работы в цепях постоянного и переменного тока; большая перегрузочная способность; возможность непосредственного измерения больших токов и напряжений; простота конструкции. Недостатки электромагнитных механизмов: неравномерная шкала; невысокая чувствительность; большое самопотребление мощности; подверженность влиянию изменения частоты; подверженность влиянию внешних магнитных полей и температуры.

Электростатические измерительные приборы
Схемы механизмов различных конструкций показаны на рисунке. На рисунке а приведена схема с изменяющейся площадью электродов, а на рисунке б- с изменяющимся расстоянием между электродами.

Принцип действия электростатического измерительного механизма основан на взаимодействии сил, возникающих между двумя разнозаряженными пластинами. Достоинства электростатических приборов: высокое входное сопротивление, малую входную емкость, малую мощность самопотребления, широкий частотный диапазон, могут использоваться в цепях переменного и постоянного тока, показания не зависят от формы кривой измеряемого сигнала. Недостатки электростатических приборов: приборы имеют малую чувствительность и невысокую точность.

Индукционные измерительные приборы
На основе индукционного измерительного механизма  выполняются, как правило, счетчики электрической энергии. Устройство и векторная диаграмма прибора индукционной системы показаны на рисунке:

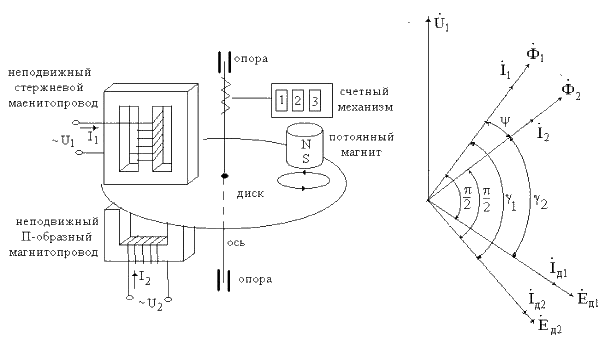

Механизм состоит из двух индукторов выполненных в виде стержневого и П-образного индукторов, между которыми находится подвижный неферромагнитный (алюминиевый) диск. На индукторах намотаны обмотки, по которым протекают соответственно токи I1  и I2, возбуждающие магнитные потоки Ф1 и Ф2. С осью диска связан счетный механизм, который считает число оборотов диска. Для предотвращения холостого вращения диска (для предотвращения самохода) в непосредственной близости от него укреплен постоянный магнит (тормозной магнит).
Если катушку 1 включить параллельно источнику энергии, а катушку 2 последовательно потребителю, тогда получим однофазный счетчик электрической энергии. Совокупность двух или трех однофазных измерительных механизмов образуют трехфазный счетчик. Достоинства приборов индукционной системы: большой вращающий момент, малое влиянию внешних магнитных полей, большую перегрузочную способность. Недостатки приборов индукционной системы: невысокая точность, большое самопотребление, зависимость показаний от частоты и температуры.

В последние годы электромеханические измерительные приборы почти повсеместно вытесняются цифровыми.



Измерение параметров электрических сигналов

Измерение напряжения

При данном виде измерений применяют схему с дополнительным резистором..



Осуществляется в диапазоне частот 0-109 Гц (при более высоких частотах напряжение перестает быть информативным параметром). Напряжение постоянного тока от долей милливольт до сотен вольт часто измеряют магнитоэлектрическими вольтметрами (класс точности до 0,05). Основной недостаток – низкое входное сопротивление, определяемое величиной добавочного сопротивления (десятки кОм).
От этого недостатка свободны электронные аналоговые вольтметры. Их выходное сопротивление составляет десятки кОм. Ими можно измерять сопротивления от единиц мкВ до нескольких кВ. Основные источники погрешностей здесь: нестабильность элементов и собственные шумы электронных схем. Класс точности таких приборов – до 1,5. И магнитоэлектрическим и электронным вольтметрам присуща температурная погрешность, а также механические погрешности измерительного механизма и погрешности шкалы.
Точные измерения напряжения постоянного тока производятся при помощи компенсаторов постоянного тока (см. тему "Метод замещения" в разделе "Методы измерений"). Точность измерения при этом достигает 0,0005 %.
Среднеквадратическое (действующее) значение переменного тока измеряется электромагнитными (до 1-2 кГц), электродинамическими (до 2-3 кГц), ферродинамическими (до 1-2 кГц), электростатическими (до 10МГц) и термоэлектрическими  (до 100 Мгц) приборами. Отличие формы измеряемого напряжения от синусоидальной иногда может приводить к большим погрешностям.

Наиболее удобными в эксплуатации приборами являются цифровые вольтметры. Они могут измерять как постоянные, так и переменные напряжения. Класс точности – до 0,001, диапазон – от единиц микровольт до нескольких киловольт. Современные микропроцессорные ЦВ снабжены клавиатурой и часто позволяют производить измерения не только напряжения, но и тока, сопротивления и т. д., т. е. являются многофункциональными  измерительными приборами – тестерами (мультиметрами или авометрами).

Измерение тока
При данном виде измерений применяют схему с шунтированием.

В остальном, все сказанное применительно к измерению напряжения, справедливо и для измерений тока.

Измерение электрической мощности
Осуществляется в цепях постоянного и переменного тока при помощи электродинамических и ферродинамических ваттметров. Изменение пределов достигается коммутацией секций токовой катушки и подключением различных добавочных резисторов. Частотный диапазон: от 0 до 2-3 кГц. Класс точности: 0,1-0,5 для электродинамических и 1,5– 2,5 для ферромагнитных.
Мощность также может измеряться косвенно, при помощи амперметра и вольтметра с последующим перемножением результатов. На этом же принципе основано действие цифровых ваттметров.
Существуют модификации ваттметров для измерения мощности в трехфазных цепях.

Измерение электрической энергии
Осуществляется в основном индукционными измерительными приборами. В последние годы широкое распространение получили цифровые счетчики энергии, основанные на принципе амперметра-вольтметра с последующим интегрированием результата перемножения по времени.

Измерение параметров электрических цепей

Измерительные мосты
Одинарные мосты постоянного тока предназначены для измерения сопротивлений величиной от 10 Ом и более. Схема одинарного моста приведена на рисунке:

Диагональ, обозначенная на рисунке bd- называется диагональю питания. В нее включен источник питания (батарея) G. Диагональ ас называется измерительной диагональю. В нее включен указатель равновесия (гальванометр) Р. Условия равновесия моста: . В качестве практического примера приведены параметры моста Р-369. Диапазон измеряемых сопротивлений: 10-4…1.11111*1010 Ом. Класс точности в диапазоне до 10-3 Ом- 1 и при измерении сопротивлений от1 до 103Ом класс точности - 0.005.
Для точных измерений сопротивлений малой величины применяют двойные мосты постоянного тока. Схема двойного моста представлена на рисунке:

В процессе измерения измеряемое сопротивление Rx сравнивается с образцовым сопротивлением R0. Сопротивление неизвестного резистора  в случае равновесия моста можно выразить следующим образом:
;
Двойные мосты позволяют измерять сопротивления в диапазоне 10-8…1.11111*1010 Ом.
Мосты переменного тока применяются для измерения, как активных, так и реактивных сопротивлений (емкостных и индуктивных). В качестве элементов моста в этом случае могут использоваться реактивные элементы – емкости и индуктивности. Уравнения равновесия записываются по аналогии с мостами постоянного тока.
В последние годы для измерений параметров электрических цепей часто применяют автоматические мосты и компенсаторы, в которых процесс уравновешивания моста происходит автоматически (при помощи реверсивного двигателя или электронной схемы). Особенно актуально применение автоматических мостов в высокоточных цифровых измерительных устройствах

Измерение сопротивлений
Сопротивление постоянному току измеряестся как приборами непосредственной оценки – омметрами, так и мостами. Омметры чаще всего выполняют на основе магнитоэлектрического механизма. Диапазон измерений омметров: от десятитысячных долей ома до сотен мегом. Погрешность измерения омметров обычно от 1 до нескольких процентов, но резко возрастает на краях шкалы. Широкое распространение в последнее время получили цифровые многопредельные омметры, чаще всего входящие в состав универсальных цифровых измерительных приборов. Наиболее точно сопротивление можно измерить при помощи мостов постоянного тока.
Измерение емкости и индуктивности

Производится в основном при помощи мостов переменного тока с частотами питания 100-1000 Гц. Чаще всего мосты для измерения сопротивления, емкости и индуктивности совмещаются в одном приборе – универсальном измерительном мосте. Такие приборы могут измерять индуктивность от долей микрогенри до тысяч генри, емкость – от сотых долей пикофарад до тысяч микрофарад. Погрешность универсальных мостов обычно не превышает сотых долей процента.

Основы стандартизации

Государственная система стандартизации
Понятие стандартизация охватывает широкую область общественной деятельности, включающую в себя научные, технические, хозяйственные, экономические, юридические, эстетические, политические аспекты. Во всех странах развитие государственного хозяйства, повышение эффективности производства, улучшение качества продукции, рост жизненного уровня связаны с широким применением различных форм и методов стандартизации. Правильно поставленная стандартизация способствует развитию специализации и кооперирования производства.
В России действует государственная система стандартизации (ГСС), объединяющая и упорядочивающая работы по стандартизации в масштабе всей страны, на всех уровнях производства и управления на основе комплекса государственных стандартов.
Стандартизация – установление и применение правил с целью упорядочения деятельности при участии всех заинтересованных сторон. Стандартизация должна обеспечить возможно полное удовлетворение интересов производителя и потребителя, повышение производительности труда, экономное расходование материалов, энергии, рабочего времени и гарантировать безопасность при производстве и эксплуатации.
Объектами стандартизации являются изделия, нормы, правила, требования, методы, термины, обозначения и т.п., имеющие перспективу многократного применения в науке, технике, промышленности, сельском хозяйстве, строительстве, на транспорте и в связи, в культуре, здравоохранении, а также в международной торговле.
Различают государственную (национальную) стандартизацию и международную стандартизацию.
Государственная стандартизация – форма развития и проведения стандартизации, осуществляемая под руководством государственных органов по единым государственным планам стандартизации.
Международная стандартизация проводится специальными международными организациями или группой государств с целью облегчения взаимной торговли, научных, технических и культурных связей.
Устанавливаемые при стандартизации нормы оформляются в виде нормативно-технической документации по стандартизации – стандартов и технических условий.
Стандарт – нормативно-технический документ, устанавливающий комплекс норм, правил, требований к объекту стандартизации и утвержденный компетентным органом. Стандарт может быть разработан как на предметы (продукцию, сырье, образцы веществ), так и на нормы, правила, требования к объектам организационно-методического и общетехнического характера труда, порядок разработки документов, нормы безопасности, системы управления качеством и др.
Технические условия (ТУ) – нормативно-технический документ по стандартизации, устанавливающий комплекс требований к конкретным типам, маркам, артикулам продукции. Технические условия являются неотъемлемой частью комплекта технической документации на продукцию, на которую они распространяются.
Цели и задачи стандартизации
Главная цель Государственной системы стандартизации (ГСС) - с помощью стандартов, устанавливающих показатели, нормы и требования, соответствующие передовому уровню отечественной и зарубежной науки, техники и производства, содействовать обеспечению пропорционального развития всех отраслей народного хозяйства страны.
Другими целями и задачами стандартизации являются:
1. Установление требований к качеству готовой продукции на основе стандартизации ее качественных характеристик, а также характеристик сырья, материалов, полуфабрикатов и комплектующих изделий;
2. Разработка и установление единой системы показателей качества продукции, методов и средств контроля и испытаний, а также необходимого уровня надежности изделий с учетом их назначения и условий эксплуатации;
3. Установление норм, требований и методов в области проектирования и производства с целью обеспечения оптимального качества и исключения нерационального многообразия видов, марок и типоразмеров продукции;
4. Развитие унификации промышленной продукции, повышения уровня взаимозаменяемости, эффективности эксплуатации и ремонта изделий;
5. Обеспечение единства и достоверности измерений, создание государственных эталонов единиц физических величин;
6. Установление единых систем документации;
7. Установление систем стандартов в области обеспечения безопасности труда, охраны природы и улучшения использования природных ресурсов.

Формы стандартизации
В зависимости от метода решения основной задачи различают несколько форм стандартизации.
Симплификация – форма стандартизации, заключающаяся в простом сокращении числа применяемых при разработке изделия или при его производстве марок полуфабрикатов, комплектующих изделий и т.п. до количества, технически и экономически целесообразного, достаточного для выпуска изделий с требуемыми показателями качества. Являясь простейшей формой и начальной стадией более сложных форм стандартизации, симплификация оказывается экономически выгодной, так как приводит к упрощению производства, облегчает материально-техническое снабжение, складирование, отчетность.
Унификация – рациональное уменьшение числа типов, видов и размеров объектов одинакового функционального назначения. Объектами унификации наиболее часто являются отдельные изделия, их составные части, детали, комплектующие изделия, марки материалов и т. п. Проводится унификация на основе анализа и изучения конструктивных вариантов изделий, их применяемости путем сведения близких по назначению, конструкции и размерам изделий, их составных частей и деталей к единой типовой (унифицированной) конструкции.
В настоящее время унификация является наиболее распространенной и эффективной формой стандартизации. Конструирование аппаратуры, машин и механизмов с применением унифицированных элементов позволяет не только сократить сроки разработки и уменьшить стоимость изделий, но и повысить их надежность, сократить сроки технологической подготовки и освоения производства.
Типизация – это разновидность стандартизации, заключающаяся в разработке и установлении типовых решений (конструктивных, технологических, организационных и т. п.) на основе наиболее прогрессивных методов и режимов работы. Применительно к конструкциям типизация состоит в том, что некоторое конструктивное решение (существующее или специально разработанное) принимается за основное – базовое для нескольких одинаковых или близких по функциональному назначению изделий. Требуемая же номенклатура и варианты изделий строятся на основе базовой конструкции путем внесения в нее ряда второстепенных изменений и дополнений.
Агрегатирование – метод создания новых машин, приборов и другого оборудования путем компоновки конечного изделия из ограниченного набора стандартных и унифицированных узлов и агрегатов, обладающих геометрической и функциональной взаимозаменяемостью.

Категории и виды стандартов
В зависимости от сферы действия различают:

  •  Международный стандарт
  •  Региональный стандарт
  •  Госстандарт Российской Федерации (ГОСТ Р)
  •  Межгосударственный стандарт (ГОСТ)
  •  Стандарт отрасли
  •  Стандарт предприятия

Правила (ПР) -  документ, устанавливающий обязательные для применения общетехнические положения, порядки, методы выполнения работ (ГОСТ Р 1.0).
Рекомендации (Р) – документ, содержащий добровольные для применения общетехнические положения, порядки, методы выполнения работ.
Норма – положение, устанавливающее количественные или качественные категории, которые должны быть удовлетворены (ИСО\МЭК2).
Регламент – документ, содержащий обязательные правовые нормы и принятый органом власти.
Технический регламент – регламент, который устанавливает характеристики продукции (услуги) или связанные с ней процессы и методы производства (ГОСТ 1.0).

Единые государственные системы стандартов
На основе комплексной стандартизации в РФ разработаны системы стандартов, каждая из которых охватывает определенную сферу деятельности, проводимой в общегосударственном масштабе или в определенных отраслях народного хозяйства.
К подобным системам относятся Государственная система стандартизации (ГСС), Единая система конструкторской документации (ЕСКД), Единая система технологической подготовки производства (ЕСТПП), Единая система технологической документации (ЕСТД), Единая система классификации и кодирования технико-экономической информации, Государственная система обеспечения единства измерений (ГСИ), Государственная система стандартов безопасности труда (ГССБТ) и др.
Рассмотрим некоторые из них.
Государственная система стандартизации Российской Федерации (ГСС РФ) начала формироваться в 1992 году. Основой её является фонд законов, подзаконных актов, нормативных документов по стандартизации. Фонд представляет четырех - уровневую систему:

  • Техническое законодательство – правовая основа ГСС.
  • Государственные стандарты, общероссийские классификаторы технико-экономической информации.
  • Стандарты отрасли и стандарты научно-технических  и инженерных обществ.
  • Стандарты предприятий и технические условия.

 Законодательная база ГСС находится в стадии становления.
Единая система конструкторской документации (ЕСКД). Эта система устанавливает для всех организаций страны порядок организации проектирования, единые правила выполнения и оформления чертежей и ведения чертежного хозяйства, что упрощает проектно-конструкторские работы, способствует повышению качества и уровня взаимозаменяемости изделий и облегчает чтение и понимание чертежей в разных организациях. ЕСКД включает в себя более 200 стандартов.
Единая система технологической документации (ЕСТД) представляет собой комплекс государственных стандартов, устанавливающих:
формы документации общего назначения (маршрутная карта технологического процесса, сводная спецификация, карта эскизов, схем и наладок и др.);
правила оформления технологических процессов и формы документации для процессов литья, раскроя и нарезания заготовок, механической и термической обработки, сварочных работ, процессов, специфичных для отраслей радиотехники, электроники и др.
Существует тесная связь между ЕСТД и ЕСКД. Эти системы играют большую роль в улучшении управления производством, повышении его эффективности, во внедрении автоматизированных систем управления и т. д.
Государственная система обеспечения единства измерений (ГСИ) устанавливает общие правила и нормы метрологического обеспечения. Основными объектами стандартизации ГСИ являются:
единицы физических величин;
государственные эталоны и общесоюзные поверочные схемы;
методы и средства поверки средств измерений;
номенклатура нормируемых метрологических характеристик средств измерений;
нормы точности измерений;
способы выражения и формы представления результатов измерений и показателей точности измерений;
методика выполнения измерений;
методика оценки достоверности и формы представления данных о свойствах веществ и материалов;
требования к стандартным образцам состава и свойств веществ и материалов;
организация и порядок проведения государственных испытаний, поверки и метрологической аттестации средств измерений, метрологической экспертизы нормативно-технической, проектной, конструкторской и технологической документации, экспертизы и аттестации данных о свойствах веществ и материалов;
термины и определения в области метрологии.

Международная стандартизация. Cтандарты серий ISO 9000 и ISO 14000
Наиболее авторитетной организацией, занимающейся разработкой международных стандартов, является  ISO (International Standart Organization).
Стандарты серии ISO 9000 и ISO 14000 – это пакет документов по обеспечению качества и управлению окружающей средой. Стандарты серии ISO 9000 способствуют обеспечению качества при проектировании, разработке, производстве, монтаже и обслуживании продукции, а ISO 14000 – охране окружающей среды и предотвращению загрязнений наряду с обеспечением социально-экономических потребностей самого предприятия.
Общность и универсальность стандартов ISO 9000 заключается в том, что модели Обеспечения Качества не были разработаны для какой-либо специфической области - они предназначены для применения во всех областях промышленности и для всех стран.
Разработка единой системы менеджмента качества, как в регулируемой, так и в нерегулируемой государственным законодательством областях производства продукции, способствует тому, чтобы сократить общее количество (и весьма значительное) различных стандартов, предписаний, положений и других документов, часто противоречивых, которые производитель должен выполнять и которые, в силу их количества и противоречивости, он часто не в состоянии выполнить.

Органы и службы стандартизации РФ
Государственное управление деятельности по стандартизации осуществляет Государственный Комитет РФ по стандартизации  и метрологии (Госстандарт России). Работы по стандартизации в области строительства организует Государственный Комитет по строительной, архитектурной и жилищной политике России (Госстрой России).

Государственный метрологический контроль и надзор



Функции Госстандарта:

  • Выполнение роли заказчика государственных стандартов, устанавливающих основополагающие и общетехнические требования
  • Рассмотрение и принятие государственных стандартов, а также других нормативных документов межотраслевого значения
  • Организация работ по прямому использованию международных, региональных и национальных стандартов зарубежных стран в качестве Государственных стандартов
  • Обеспечение единства и достоверности измерений в стране, крепление и развитие государственной метрологической службы
  • Осуществление государственного надзора за внедрением и соблюдением обязательных требований государственных стандартов за состоянием и применением измерительной техники
  • Руководство работами по совершенствованию систем стандартизации, метрологии и сертификации
  • Участие в работах по международному сотрудничеству в области стандартизации
  • Издание и распространение государственных стандартов и другой нормативной документации

Осуществляет  свои функции Госстандарт через созданные им органы. К территориальным органам относятся центры стандартизации и метрологии (ЦСМ); на территории РФ их более 100.
Предприятия создают при необходимости службы стандартизации (отдел, лабораторию, бюро), которые выполняют научно-исследовательские и другие работы по стандартизации.

Основы сертификации

Основные понятия сертификации
К объектам сертификации относятся продукция, системы качества,  предприятия, услуги, системы качества, персонал, рабочие места и др. В сертификации продукции, услуг и иных объектов участвуют первая, вторая и третья стороны.
Первая сторона - интересы поставщиков.
Вторая сторона - интересы покупателей.
Третья сторона - это лицо или органы, признаваемые независимыми                     от участвующих сторон в рассматриваемом вопросе (ИСО\МЭК2). Сертификация может иметь обязательный и добровольный характер. Перечень продукции, подлежащей обязательной сертификации, утверждается Правительством РФ.
Сертификация - это процедура подтверждения соответствия, посредством которой независимая от изготовителя (продавцы, исполнителя)  и потребителя (покупателя) организация удостоверяет в письменной форме, что продукция соответствует установленным требованиям (закон РФ от 10.06.1993г № 5151-1 "О сертификации продукции и услуг").
Система сертификации - совокупность участников сертификации, осуществляющих сертификацию по правилам, установленным в этой системе (правила по проведению сертификации в РФ). Система сертификации формируется на национальном (федеральном), региональном и международном уровне. В нашей стране система сертификации создается специально уполномоченными на это органами исполнительной власти по стандартам России:  ГОСТР,  Министерство Здравоохранения РФ, ГосКом РФ по связи и информатизации (ГосКомСвязи) и пр.  Система сертификации государственного стандарта России охватывает область народного потребления и услуги.
Сертификат соответствия - это документ, выданный по правилам системы сертификации для подтверждения соответствия сертифицированной продукции установленным требованиям (закон РФ «О сертификации продукции и услуг»).
Декларация о соответствии - это документ, в котором изготовитель (продавец исполнитель) удостоверяет, что поставляемая (продаваемая) им продукция соответствует установленным требованиям. Перечень продукции, соответствие которой может быть подтверждено декларацией о соответствии устанавливается постановлением правительства РФ. Декларация о соответствии имеет юридическую силу наравне с сертификатом соответствия. Кроме сертификата соответствия и декларации соответствия существует знак соответствия.
Знак соответствия - это зарегистрированный в установленном порядке знак, которым подтверждается соответствие маркированной им продукции установленным требованиям.

Основные цели и принципы сертификации
Цели сертификации.

  • содействие потребителю в компетентном выборе продукции (услуги)
  • защита потребителя от недобросовестности изготовителя (продавца, исполнителя)
  • контроль безопасности продукции (услуги, работы) для определенной среды, жизни, здоровья и имущества
  • подтверждение показателей качества продукции (услуги, работы), заявленных изготовителем (исполнителем)
  • создание условий для деятельности организации и предпринимателей на едином товарном рынке РФ, а также для участия в международном экономическом научно-техническом сотрудничестве и международной торговле

Принципы сертификации
1. Законодательная основа сертификации - закон РФ " сертификации продукции и услуг", закон "О защите прав потребителей" и др. нормативные акты.
2. Открытость системы сертификации (в работах по сертификации участвуют предприятия, учреждения и др. независимо от форм собственности).
3. Гармонизация правил и рекомендаций по сертификации с международными нормами и правилами.
4. Открытость и закрытость информации.
Открытость - информация всех её участников доступна.
Закрытость - должна соблюдаться конфиденциальность информации, составляющая коммерческую тайну.

Органы по сертификации
Орган по сертификации выполняет следующие функции:

  • Сертифицирует продукцию (услуги), выдает сертификат и лицензии на применение знака соответствия
  • Осуществляет инспекционный контроль за сертифицированной продукцией (услугой)
  • Приостанавливает либо отменяет действие выданных им сертификатов
  • Представляет заявителю необходимую информацию
  • ОС несет ответственность за обоснованность и правильность выдачи сертификата соответствия, за соблюдение правил сертификации

Аккредитованные испытательные лаборатории (ИЛ) - осуществляют испытания конкретной продукции  или конкретные виды испытаний и выдают протоколы испытаний для целей сертификации
ИЛ несет ответственность за соответствие проведенных ею сертификационных испытаний требованиям НД, а также за достоверность и объективность результатов. Если орган по сертификации аккредитован как ИЛ, то его именуют сертификационным центром (Российский центр испытаний и сертификации «Ростест-Москва»).
Функции центрального органа систем сертификации (ЦОС) в системе сертификации систем качества и производства выполняет Технический Центр Регистра систем качества, действующий в структуре Госстандарта России. Функции ЦОС по добровольной сертификации возложены на ВНИИ сертификации.
Обязанности ЦОС:

  • Организация, координация работы и установления правил процедуры в возглавляемой системе сертификации
  • Рассмотрение апелляций заявителей по поводу действий ОС, ИЛ (центров

Специально уполномоченный федеральный орган исполнительной власти в области сертификации в России – Госстандарт.

Порядок проведения сертификации продукции
Основные этапы:

  • подача заявки на сертификацию
  • рассмотрение и принятие решения по заявке
  • отбор, идентификация образцов и их испытания
  • проверка производства (если предусмотрена схемой сертификации)
  • анализ полученных результатов, принятие решения о возможности выдачи сертификата
  • выдача сертификата и лицензии (разрешения) на применение знака соответствия
  •  инспекционный контроль за сертифицированной продукцией в соответствии со схемой сертификации

Порядок сертификации продукции, ввозимой из-за рубежа
Сертификаты или свидетельства об их признании представляются в таможенные органы вместе сертификации грузовой таможенной декларацией и являются необходимыми документами для получения разрешения на ввоз продукции в Россию.
Перечень продукции, требующей подтверждение её безопасности при ввозе на территорию РФ устанавливается Госстандартом по согласованию сертификации Государственным Таможенным Комитетом (ГТК). ГТК России предусмотрена возможность ввоза проб и образцов товаров для проведения их испытаний  в целях сертификации (например, предконтрактной).
Товары, завозимые на территорию России, подлежат таможенному контролю, подтверждающему их безопасность, путем:

  • проведения сертификационных испытаний
  • подтверждения иностранных сертификатов

Право подтверждения иностранного сертификата имеют территориальные органы Госстандарта. Могут быть иностранные сертификаты, которые не требуют подтверждения (соглашение о взаимном признании результатов сертификации).


Законодательная база сертификации в Российской Федерации

Ваш комментарий о книге
Обратно в раздел Наука


См. также
Бирюков С., Чередов А. Метрология: Тексты лекций погрешность точность измерения унификация калибровка
Бирюков С. Метрология Абсолютные и относительные погрешности Отсчитывания и установки
Баталов А. Метрология, стандартизация, сертификация Метрологические показатели измерительных средств и методы измерений
Бирюков С., Чередов А. Метрология Измерение Измеряемые величины Методы и средства измерений
Метрология, стандартизация и сертификация электронная библиотека науки
Поиск по сайту
















Наверх

Russian America Top. Рейтинг ресурсов Русской Америки. sitemap:
Все права на книги принадлежат их авторам. Если Вы автор той или иной книги и не желаете, чтобы книга была опубликована на этом сайте, сообщите нам.
